Id-disinn mill-ġdid tal-parentesi għandu ħafna xi jgħid dwar l-applikazzjoni b'suċċess tal-manifattura tal-addittivi tal-metall. Takeaway wieħed: l-istruttura ta 'appoġġ hija jiswew l-isforz!

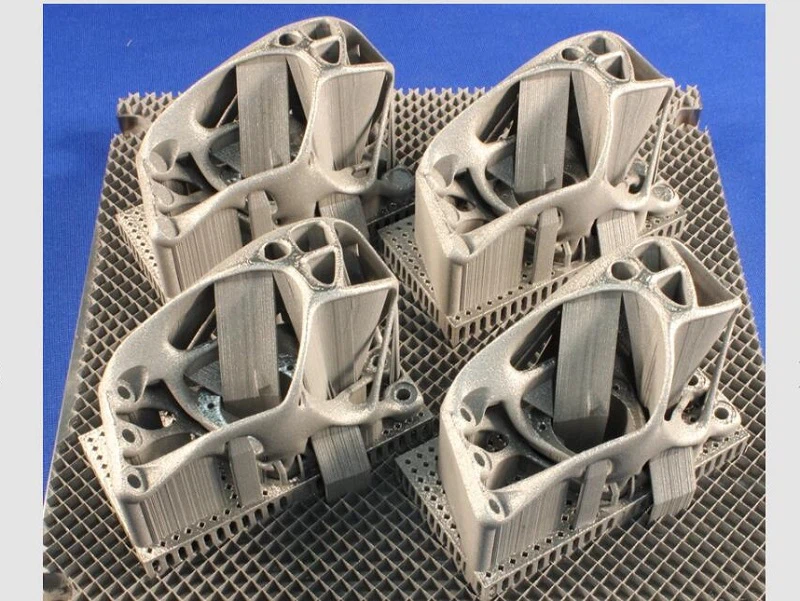

Wara l-istampar 3D tal-parentesi, erba 'partijiet ġew stampati 3D fuq il-pjanċa tal-bini. Il-mudell tal-grilja li jidher hawn jgħin biex jiżgura distribuzzjoni aktar uniformi tat-trab matul is-saff inizjali, u jgħin biex tinkiseb rabta qawwija mal-bord.
Din il-parti hija l-parentesi. Juża l-ottimizzazzjoni tat-topoloġija biex tikseb din il-forma. Minn din il-parentesi, nistgħu nifhmu li l-manifattura addittiva tipprovdi mod biex tagħmel partijiet kumplessi; l-ottimizzazzjoni tal-addittivi u tat-topoloġija huma kkombinati; addittiv jipprovdi mod biex jittrattaw materjali diffiċli għall-magna bħat-titanju. Dan l-armar stampat 3D juri wkoll il-punti aktar sottili li huma importanti għall-applikazzjoni b'suċċess tal-metall AM, inkluż dan kollu li ġej:
1. Il-parentesi huma opportunità sinifikanti ta 'manifattura addittiva
Ma nistgħux niddejjaq aktar bil-parentesi. Il-parentesi ħafna drabi jitqiesu bħala ħsieb wara l-aħħar, ħafna drabi ddisinjati biex sempliċement isegwu l-linja tal-membru li ngħaqdu magħhom. Iżda l-armar iżommu l-istrutturi madwarna flimkien u fil-biċċa l-kbira jiddeterminaw is-saħħa, ir-reżiljenza u l-integrità tagħhom. Fil-passat, l-inġiniera ma kellhom l-ebda mod biex jottimizzaw il-ġeometrija ta 'stents għall-prestazzjoni intenzjonata preċiża tagħhom, u anke jekk setgħu, ma kellhom ebda mod biex jimmanifatturaw dawk il-forom. Issa għandhom it-tnejn: disinn ġenerattiv u ottimizzazzjoni tat-topoloġija, ikkumplimentati minn manifattura addittiva. F'varjetà ta 'industriji u applikazzjonijiet, parentesi aħjar se jippermettulna ntejbu kif komponenti, kompartimenti u kontenituri joqogħdu flimkien.
2. L-ottimizzazzjoni tat-topoloġija tespandi t-tabelli fi spazji strambi
Din il-parentesi partikolari hija eżempju tajjeb ta’ kemm tista’ tkun stramba l-forma ottimizzata. Materials Science Corporation użat is-software ta 'ottimizzazzjoni tat-topoloġija żviluppat internament tagħha stess biex tfittex b'mod matematiku l-forma ta' appoġġ li laħqet l-aħjar l-għanijiet tal-Armata ta 'massa baxxa u ebusija għolja. Jirriżulta parentesi (lura għall-punt ta 'hawn fuq) huwa verament mhux boring. Il-verżjoni oriġinali ta 'din il-parentesi għamlet hekk, billi wieħed jassumi li l-parentesi għandhom ġeneralment isegwu l-istess konfini spazjali bħall-forom li jingħaqdu. B'kuntrast, l-ottimizzazzjoni tat-topoloġija wriet li l-forma bl-aħjar prestazzjoni ta 'dan l-armar tinfirex ftit mill-massa tagħha fl-ispazju mhux mimsus mill-armar ta' qabel. Hekk kif il-manifattura addittiva ssir aktar komuni,
3. L-istrutturi ta 'appoġġ jistgħu jkunu parti importanti mill-manifattura addittiva
L-istrutturi ta 'appoġġ huma importanti mhux biss fl-ammont ta' materjal użat (materjal li sussegwentement isir ruttam), iżda wkoll fil-ħin ta 'inġinerija mgħoddi biex jiddisinja dawn l-appoġġi. Skont Dickman, l-isfidi tad-disinn għall-parentesi tat-titanju ottimizzati jinkludu l-aġġustament tal-angolu tal-parentesi biex jiġu evitati intersezzjonijiet ma 'partijiet oħra tal-ġeometrija tal-bini u jagħmluhom disponibbli għal żarmar aktar tard, kif ukoll is-separazzjoni tal-parentesi fi gruppi separati li jiffaċilitaw ukoll iż-żarmar, Iżda l-ħin mgħoddi biex tiżviluppa appoġġ effettiv huwa worth it, parzjalment minħabba l-punt li jmiss.
4. Struttura ta 'appoġġ mistenni ipproċessar sekondarju
Partijiet tal-addittivi tal-metall ħafna drabi huma partijiet maħdumin bil-makna, u dan jgħodd speċjalment għall-parentesi, li (min-natura tagħhom stess) għandhom joqogħdu preċiżament fl-assemblaġġ. Strutturi ta 'appoġġ iddisinjati kif suppost ibassru l-passi tal-magni, il-pożizzjonament u l-iżgurar tal-partijiet biex iħaffu x-xogħol. Dan huwa l-każ bl-istruttura ta 'appoġġ għal dan ix-xogħol, li taġixxi bħala żamma tax-xogħol għall-parti waqt il-magni. Fil-fatt, dawn l-appoġġi jipprovdu l-iżjed żamma tax-xogħol effiċjenti immaġinabbli, u jipproteġu partijiet li kieku kienu delikati mit-taħbit.
5. B'addittivi, il-kumplessità ma tikkompromettix ir-riproduċibilità
Dan l-aħħar punt huwa z-zalza sigrieta tal-manifattura tal-addittivi, li se taċċellera l-applikazzjoni tal-manifattura tal-addittivi fil-produzzjoni ta 'volum ogħla hekk kif l-effiċjenza tal-proċess tal-manifattura tal-addittivi tkompli titjieb. Għal partijiet kumplessi manifatturati tradizzjonalment—possibbilment permezz ta 'ħafna passi jew setups iebes—il-proċess li jwassal għall-manifattura b'suċċess ta' parti mhux neċessarjament jissarraf għal produzzjoni tal-massa tal-istess parti. Dan mhuwiex il-każ bl-addittivi. Għall-addittivi, għad hemm ħafna konsiderazzjonijiet, li jinvolvu fatturi bħal materjali, parametri tal-magni, u strutturi ta 'appoġġ. Iżda ladarba l-proċess tal-addittiv jiġi ppruvat, hija kwistjoni sempliċi li tirrepeti kemm-il partijiet fl-istess proċess kif jippermettu l-kapaċitajiet tal-bini tal-magna. Għal bracket, pereżempju, huwa faċli li tipproduċi erba 'partijiet fuq pjanċa tal-bini daqs waħda.
JR għandu esperjenza ta 'xogħol rikka fl-istampar 3D, u r-rata ta' suċċess tal-istampar tagħna hija aktar minn 98 fil-mija, li hija inseparabbli mill-kooperazzjoni tal-inġiniera professjonali u d-dipartimenti tekniċi tagħna. Allura agħżel l-istampar 3D tal-kumpanija tagħna, u jkollok esperjenza sodisfaċenti ħafna.
